FReLINE FM460HC 護貝機維修經驗分享

上週四總務大人叫住我，說我們單位有一台護貝機咔咔叫，

伴隨著叫聲以致無法使用，希望讓我看看能不能修？

當時我向總務大人表示這種情況很有可能是齒輪磨損，

其結果是買不到相應的齒輪，而無法維修。

但我仍然將它帶回家試試，剛好遇到假日下雨無處跑，

因此將它拆開來看看，竟發現它還有救，

為了撙節單位的開支，動動手省下購買新品的費用^^～

1.驗明正身，FReLINE FM460HC 護貝機，中國製。

  網路可見同款的護貝機，一部約新臺幣800元左右。



2.先卸下護貝機背面紅圈處六顆螺絲。

3.卸下螺絲後，可分離護貝機的上、下蓋。

4.觀察滾軸的齒輪，已跑出軸承與馬達的齒輪有咬偏脫齒的現象。

5.卸下固定馬達的兩顆螺絲，可發現滾軸是由三顆齒輪組立帶動。

6.拿出歪牙的齒輪，利用尖嘴鉗將一顆顆歪牙夾正(如下圖的兩顆齒輪)。

7.為防齒輪又跑出軸承，裝回齒輪時打入鐵絲防滑固定(如下圖紅圈處)。

8.裝回馬達，上點油，齒輪組正確的咬合方式應如下圖。

9.上電，運轉順暢，可正常護貝，為單位省了一筆小錢，完修！^^

本次『FReLINE FM460HC 護貝機』之維修費用總計：

1.機油一小滴，不用錢。

我的工錢無價！^^

謝謝觀賞！

電腦機房的神逵散熱風扇SK109APSH 110V 維修經驗分享

這陣子加了一些工作，讓我有機會負責單位的總務事務，

據同仁說週四打烊的時候，電腦機房的風扇發出奇怪的聲音，

但是後來又消失了，隔日我拿了工具到機房檢查，

發現機櫃的散熱風扇有一顆是故障卡死的，且有一點發燙，

或許機房一直很冷，因此它發燙的並不嚴重。

另機櫃的頂部也遺留一顆故障卡死的風扇。

網路上得知這種散熱風扇似乎不便宜，為了撙節單位的開支，

我將它們一併拆下，利用假日帶回來修了，

動動手即可省下一筆購買新品的費用哩^^～

1.驗明正身，神逵SK109APSH 110V散熱風扇，臺灣製。

  網路可見同款 220V/240V散熱風扇，一顆約新臺幣443元左右。



2.先撕開風扇的標籤，會發現中央有一個軸心塞。

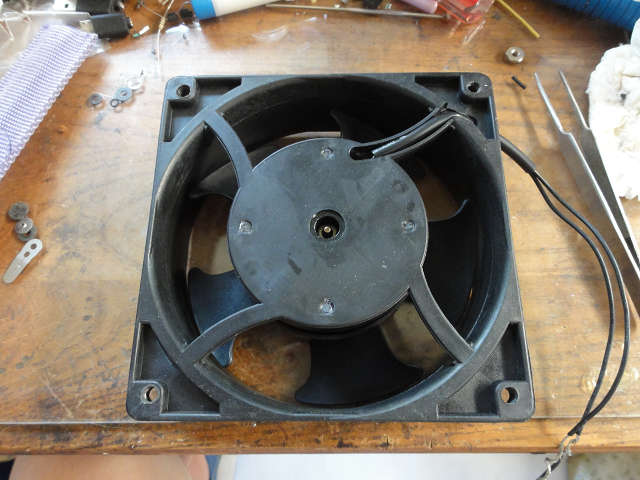

3.用刀片從旁挑起軸心塞，會露出軸心；

   發現其夾住軸心的C型環已斷裂卡在軸心與套環間，

   難怪會發出刺耳的異音，利用尖嘴夾子清理軸心週邊。

4.為進一步清理，拉出風扇，與電機分離。

5.以WD-40及機油，清潔及潤滑軸心與軸承。

6.左邊兩顆是原來的套環及油封，

   右邊兩顆是取代故障的套環及C型環(以前拆機品留下的)。

7.依序放入油封、兩個套環後，以C型環夾持住軸心，再滴一點油。

8.裝上軸心塞，用膠帶將其封住，不讓油跑出來，再貼回標籤。

9.上電，運轉順暢、正常，完修！

   一共修好了兩顆同款風扇，為單位省了一筆小錢^^。

本次『神逵散熱風扇SK109APSH 110V』之維修費用總計：

1.WD-40少許，算NT$2元；

2.機油少許，算NT$2元；

3.套環及C型環各一顆，以前拆機品留下的，不用錢。

   以上合計約NT$4元。

我的工錢無價！^^

謝謝觀賞！

Infocus M350 手機螢幕及電池維修經驗分享

昨日母親對我說，證券商業務員發現她的股票資訊機壞了，

我要母親將機器拿來給我看看，或許我能修理。

將機器接過後，發現股票資訊機原來是智慧型手機改的。

不過這台手機的螢幕已經與機身分離，開口笑了，

主要是因為手機內部的電池膨脹後，將螢幕撐開所致，

所幸螢幕只是被撐到脫膠，沒有撐破；另外電池也故障了。

然而這台手機的電池屬內建型，不是隨時可替換型，

因此，若要更換電池，必須將整台手機拆掉，否則無法更換。

首先上網找到真有臺中的店家販賣這台手機的電池，

騎著噗噗到店家洽購後，那我們就可DIY開工啦～

各位朋友若有類此情形，動動手可省一筆買手機的費用哩～

1.驗明正身，Infocus M350 手機，富智康集團(FIH)製。



2.下圖可見手機螢幕已經與機身分離，開口笑囉～^^

3.首先拆手機後蓋，接著要拆整台機身，才能維修螢幕及電池；

   拿出專業螺絲刀，拆下機身上的21顆螺絲(如下圖紅點所示)。

4.將拆掉的螺絲一一作記號，以便知道之後裝回的位置。

5.拆掉螺絲後，翻開夾層、鐵蓋等，露出主機板(如下圖)。

6.將主機板的排線及零件等，一一與機身塑殼及螢幕分離(如下圖)。

7.拆掉主機板後，取出內建電池，它已經膨脹到不像話了。

8.手機拆機後的大部零組件，如下圖所示。

9.左邊是新購的電池，新臺幣349塊錢，

   還送一套簡易的螺絲刀及撬棒等拆機工具，沒用到^^。

10.原想向Wish大購買手機螢幕黏膠，然已售完，沒得買！

    感謝Wish大願意分享一點黏膠以黏合手機螢幕及機身塑殼！

    ※要上膠前須先將舊膠除去，上膠後建議放置12小時再施工※

11.先將電池、主機板、夾層鐵片等，一一組合回去。

12.暫先開機測試：可以順利開機及充電，YA～。

13.將手機背蓋裝回，擦拭清潔，完修！

    將這台股票資訊機交還母親，作為慶祝母親節的一部分禮物^^

本次『Infocus M350 手機螢幕及電池』之維修費用總計：

1.HE301 電池一顆，NT$349元；

2.手機螢幕黏膠少許，感謝痞酷網Wish大贈送，不用錢。

   以上合計NT$349元。

我的工錢無價！^^

謝謝觀賞！

Panasonic國際牌MP3/USB手提音響(RX-DU10)維修經驗分享

上上個禮拜六為參加測驗，看書累了，上痞酷網瀏覽閒逛，

看到網友kafsu1205大欲送出故障的Panasonic手提音響，

我想若修復它，可以留下來使用

，於是馬上聯絡kafsu1205大。

所幸kafsu1205大也住在附近，隔日我們就相約拿到音響了，

感謝kafsu1205大的割愛，但是本人上禮拜須K書參加考試，

所以就暫時將它擱著。趁著今日五一勞動節放假，

查完其他單位交修的除濕機後(註：冷媒漏光，無力維修)，

就接著來修修這台無法播放的手提音響，

其實這台音響只是放久而有小小故障，動動手就能修復，

各位朋友若有類此情形，或許可以參考參考。

1.驗明正身，Panasonic RX-DU10 MP3/USB手提音響，中國製。



2.將音響底部六科螺絲取下，就能拆開音響上、下殼，

   下殼有電源插座、變壓器及電源板等組件。

3.上殼有解碼功放板、Radio模組、USB插座及功能按鍵控制模組。

4.先拆下解碼功放板，本機故障的地方是紅框處的媒體切換開關，

   該開關接觸不良，狂噴WD-40，滑動非常多次後，終於都能導通。

5.拆掉解碼功放板後，還能看到CD傳動掃描模組。

6.這是Radio模組的另一面。

7.這是USB插座，有點生鏽，噴噴WD-40潤滑。

8.這是功能按鍵控制模組，每個按鍵也加點WD-40保養。

9.將各模組及上、下殼組裝後，通電，各項媒體播放正常，完工。^^

本次『Panasonic國際牌MP3/USB手提音響(RX-DU10)』之維修費用總計：

1.WD-40少許，算3元吧！合計3元。

我的工錢無價！^^

謝謝觀賞！
